금속 제조 분야에서는 HIP(열간 등압 성형)와 단조 제조라는 두 가지 주요 기술이 두드러집니다. 저는 단조품 제작 공급업체로서 각 방법의 고유한 특성과 적용 방식을 직접 목격했습니다. 이 블로그에서는 열간 등압 성형과 단조 가공 간의 차이점을 자세히 알아보고 해당 공정, 장점 및 한계를 조명하겠습니다.
프로세스 개요
열간 - 등압성형(HIP)
열간 등방압 프레싱은 재료에 고온과 등방압을 동시에 가하는 제조 공정입니다. 종종 분말 형태 또는 사전 성형된 구성 요소인 물질은 고압 용기 내부에 배치됩니다. 그런 다음 용기는 불활성 가스(일반적으로 아르곤)로 채워지고 압력이 모든 방향에서 균일하게 증가하는 동안 특정 온도로 가열됩니다. 이 공정을 통해 재료의 밀도를 높이고 내부 공극을 제거하여 균일하고 고품질의 제품을 얻을 수 있습니다.
HIP 공정은 로딩, 가열 및 가압, 냉각의 세 가지 주요 단계로 나눌 수 있습니다. 로딩 단계에서 재료는 압력 용기 내부에 조심스럽게 배치됩니다. 가열 및 가압 단계에서 용기는 원하는 온도(보통 900°C~2000°C)로 가열되고 압력은 100~300MPa 수준으로 증가됩니다. 이러한 고온 및 고압 환경은 재료 입자를 서로 결합시켜 다공성을 제거하고 제품의 기계적 특성을 향상시킵니다. 마지막으로 냉각 단계에서는 용기를 서서히 실온까지 냉각하고 압력을 해제합니다.
단조 제작
반면, 단조 가공은 압축력을 사용하여 금속을 성형하는 공정입니다. 금속을 가단성 상태로 가열한 다음 망치질, 누르기 또는 굴림을 통해 힘을 가하여 금속을 원하는 모양으로 변형시키는 작업이 포함됩니다. 단조 공정에는 개방형 단조, 폐쇄형 단조, 인상형 단조 등 다양한 유형이 있습니다.
개방형 단조에서는 금속이 두 개의 평면 또는 모양의 금형 사이에 배치되고 금속이 변형되도록 힘이 가해집니다. 이 공정은 크고 단순한 모양의 부품을 생산하는 데 적합합니다. 인상형 단조라고도 알려진 폐쇄 형 단조에는 최종 제품의 모양과 일치하는 캐비티가 있는 금형을 사용하는 작업이 포함됩니다. 금속을 캐비티에 넣고 다이를 닫고 압력을 가하여 금속 모양을 만듭니다. 이 공정은 높은 정밀도로 복잡한 형태의 부품을 생산하는 데 이상적입니다.
장점과 한계
열간압축의 장점 - 등압성형
- 치밀화 및 균질성: HIP는 재료의 거의 전체 밀도를 달성하여 내부 공극을 제거하고 재료의 기계적 특성을 향상시킵니다. 모든 방향에서 가해지는 균일한 압력은 균일한 미세 구조를 보장하여 제품 전반에 걸쳐 일관된 성능을 제공합니다.
- 복잡한 모양: HIP를 사용하면 전통적인 제조 방법으로는 달성하기 어렵거나 불가능한 복잡한 형상의 부품을 생산할 수 있습니다. 분말 기반 공정 특성으로 인해 복잡한 형상을 생성할 수 있습니다.
- 재료 호환성: HIP는 금속, 세라믹, 복합재료 등 다양한 소재에 적합합니다. 다양한 재료를 통합하여 고유한 특성을 지닌 하이브리드 구성 요소를 만드는 데 사용할 수 있습니다.
열간 - 등압성 압축의 한계
- 높은 비용: HIP에 필요한 장비는 고가이며, 공정 자체도 시간과 에너지 집약적입니다. 이로 인해 HIP는 특히 대규모 생산의 경우 상대적으로 비용이 많이 드는 제조 방법이 됩니다.
- 크기 제한: HIP를 사용하여 생산할 수 있는 부품의 크기는 압력용기의 크기에 따라 제한됩니다. 더 큰 구성 요소에는 여러 개의 용기나 특수 처리 기술이 필요할 수 있습니다.
- 표면 마감: HIP로 생산된 부품의 표면 마감은 다른 방법으로 생산된 부품만큼 매끄럽지 않을 수 있습니다. 원하는 표면 품질을 얻으려면 추가적인 기계 가공이나 마무리 작업이 필요할 수 있습니다.
단조가공의 장점
- 강도와 내구성: 단조부품은 다른 공법에 비해 강도와 내구성이 우수합니다. 단조 공정은 금속의 입자 구조를 정렬하여 기계적 특성과 피로 및 마모에 대한 저항성을 향상시킵니다.
- 비용 - 효율성: 단조 제조는 대규모 부품을 생산하기 위한 비용 효율적인 방법입니다. 대량 생산 능력과 상대적으로 낮은 재료 낭비로 인해 많은 산업 분야에서 매력적인 옵션이 되었습니다.
- 표면 마감: 단조 부품은 일반적으로 표면 마감이 양호하여 추가 가공이나 마무리 작업의 필요성이 줄어듭니다. 이를 통해 제조 과정에서 시간과 비용을 절약할 수 있습니다.
단조 제작의 한계
- 모양의 복잡성: 단조는 다양한 형상을 만들 수 있지만, 단조할 수 있는 부품의 복잡성에는 한계가 있습니다. 일부 복잡한 형상에는 여러 번의 단조 작업이나 추가 가공이 필요할 수 있습니다.
- 재료 폐기물: 단조는 금속의 변형을 수반하므로 재료 낭비가 발생할 수 있습니다. 폐기물의 양은 단조 공정과 부품 설계에 따라 다릅니다.
- 높은 초기 투자: 단조 제작에 필요한 해머, 프레스, 금형 등의 장비가 고가이다. 이러한 높은 초기 투자는 소규모 제조업체에게는 장벽이 될 수 있습니다.
응용
열간 - 등방압 프레싱의 응용
- 항공우주산업: HIP는 항공우주 산업에서 터빈 블레이드, 엔진 부품, 구조 부품 등 고성능 부품을 생산하는 데 널리 사용됩니다. 거의 전체 밀도를 달성하고 재료의 기계적 특성을 개선하는 능력 덕분에 HIP는 중요한 항공우주 응용 분야에 이상적인 선택입니다.
- 의료 산업: 의료산업에서는 HIP를 사용하여 임플란트, 수술기구 등을 생산하고 있습니다. 이 프로세스는 구성 요소의 생체 적합성과 기계적 무결성을 보장하여 실패 위험을 줄이고 환자 결과를 개선할 수 있습니다.
- 방위산업: HIP는 방산업계에서도 총기, 장갑, 미사일 부품 등 군용장비 부품을 생산하는 데 사용됩니다. HIP가 생산하는 고강도, 고밀도 소재는 이러한 부품의 성능과 신뢰성을 향상시킬 수 있습니다.
단조가공의 응용

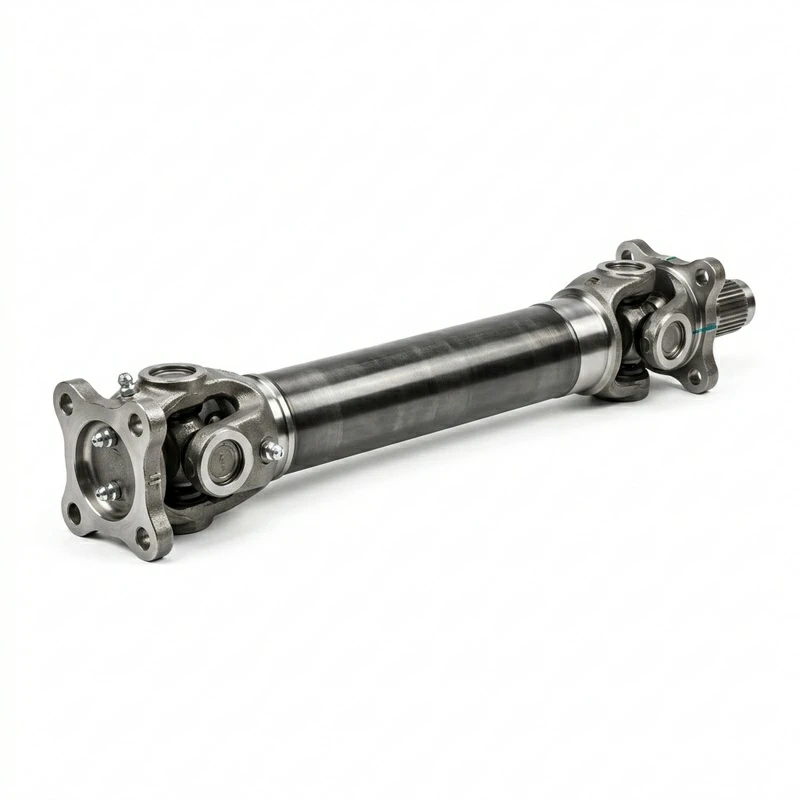

- 자동차 산업: 단조 가공은 자동차 산업에서 다음과 같은 부품을 생산하는 데 광범위하게 사용됩니다.구동축 U - 조인트,서스펜션 컨트롤 암, 및 크랭크샤프트. 단조 부품의 강도와 내구성은 차량의 안전하고 안정적인 작동에 필수적입니다.
- 석유 및 가스 산업: 석유 및 가스 산업에서는 단조 가공을 통해 다음과 같은 부품을 생산합니다.밸브 단조품, 플랜지 및 파이프 피팅. 이러한 구성 요소는 고압, 고온 및 부식성 환경을 견뎌야 하므로 단조는 이상적인 제조 방법입니다.
- 건설 산업: 단조는 건설 산업에서도 볼트, 너트, 앵커 등 구조용 부품을 생산하는 데 사용됩니다. 단조 부품의 높은 강도와 신뢰성은 건물과 인프라의 안전과 안정성에 매우 중요합니다.
올바른 방법 선택
열간 등압 성형과 단조 가공 사이에서 결정할 때 몇 가지 요소를 고려해야 합니다. 여기에는 부품 설계, 필요한 기계적 특성, 생산량 및 비용이 포함됩니다.
부품의 모양이 복잡하고 고밀도 및 균일한 재료 특성이 필요한 경우 열간 등압 성형이 더 나은 선택일 수 있습니다. 그러나 부품의 형상이 상대적으로 단순하고 높은 강도와 내구성이 요구되는 경우에는 단조 가공이 더 적합할 수 있습니다.
생산량 측면에서 볼 때, 단조 제조는 일반적으로 대규모 생산에 더 비용 효율적이며, 열간 등압 성형은 소규모 또는 고가치 생산에 더 적합할 수 있습니다.
결론
결론적으로, 열간 등압 성형과 단조 가공은 각각의 장점과 한계를 지닌 두 가지 별개의 제조 공정입니다. 단조 제작 공급업체로서 저는 각 프로젝트에 적합한 방법을 선택하는 것이 중요하다는 것을 이해하고 있습니다. 자동차, 석유 및 가스, 건설 산업의 부품이 필요하신 경우, 저는 귀하의 요구에 맞는 고품질 단조 제작 서비스를 제공할 수 있습니다.
당사의 단조 제조 역량에 대해 더 자세히 알아보고 싶거나 특정 프로젝트를 염두에 두고 계시다면 저에게 연락해 자세한 논의를 나누시기를 바랍니다. 우리는 함께 협력하여 귀하의 요구 사항에 가장 적합한 제조 솔루션을 결정하고 프로젝트의 성공을 보장할 수 있습니다.
참고자료
- ASM 핸드북, 14A권: 금속 가공: 단조. ASM 인터내셔널.
- 열간 등압 성형의 기본. 엘스비어.
- 금속 성형: 공정 및 분석. 프렌티스 홀.
